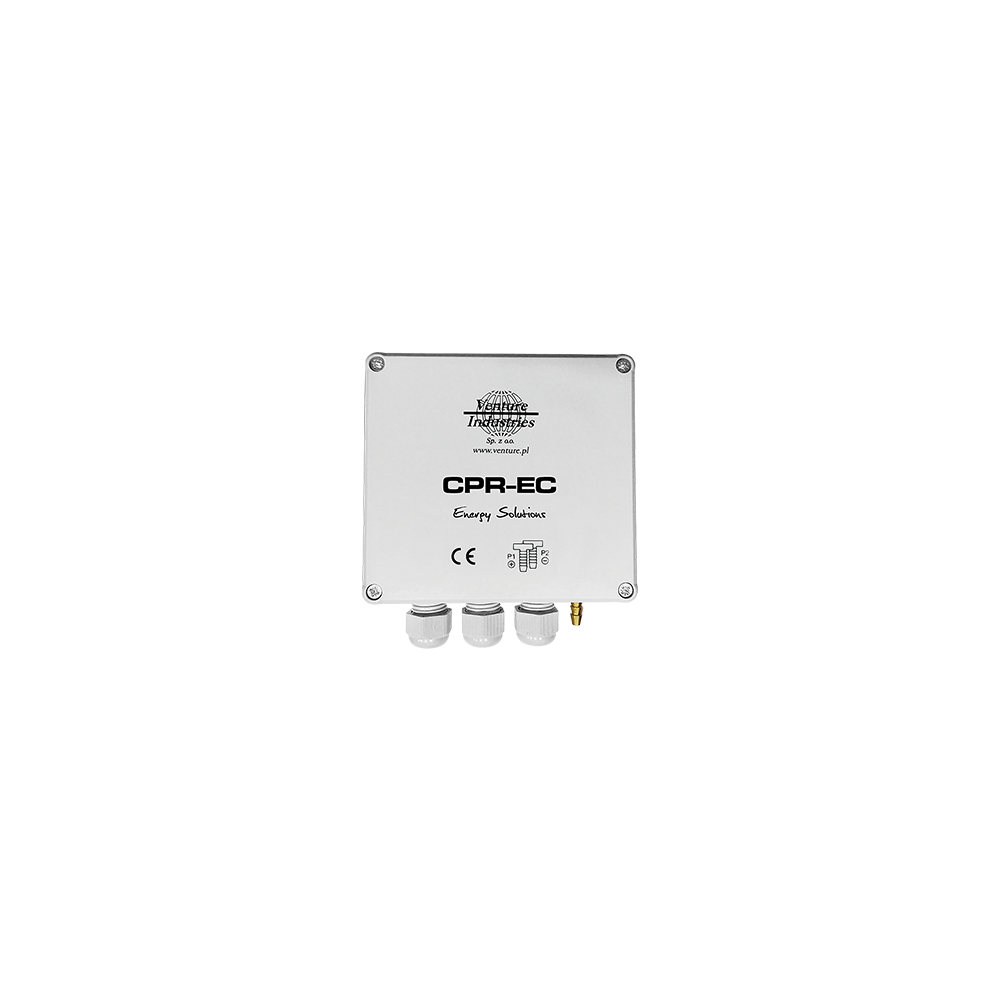

CPR-EC
Regulator
Regulatory z serii CPR są integralnym elementem systemu HICS. Odpowiadają za prawidłową pracę całego systemu, sterując pracą wentylatora.
Regulatory CPR płynnie sterują prędkością obrotową wentylatora, w celu zapewnienia wymaganego strumienia powietrza wentylacyjnego oraz określonej wartości podciśnienia panującego w kanale wentylacyjnym.
Zalecenia montażowe:
W celu zapewnienia poprawnej pracy należy zamontować regulator możliwie blisko kanału wentylacyjnego, którym powietrze wyciągane jest przez sterowany wentylator.
Aby uniknąć przekłamań pomiarów należy umieścić wężyk pomiarowy w odległości niemniejszej niż 3 średnice kanału od wentylatora lub kolana.
Obudowa o stopniu ochrony IP 54 umożliwia montaż urządzenia w miejscu nienarażonym na bezpośredni wpływ warunków atmosferycznych.
Aby przymocować obudowę regulatora do ściany lub innej konstrukcji do tego przeznaczonej, należy zdjąć pokrywkę i przykręcić wkrętami obudowę wykorzystując przygotowane otwory montażowe, widoczne w rogach.
Przewody elektryczne wprowadzić przez dławice, które po wykonaniu podłączenia należy zacisnąć. Wężyki pomiarowe połączyć z sondą zamontowaną w kanale wentylacyjnym i z miejscem, gdzie panuje ciśnienie odniesienia.
Parametry techniczne:
| Zasilanie regulatora | 230V, 50Hz, 1~ |
| Wyjście regulatora | 0 ÷ 10V |
| Dop. temp. otoczenia | -30 +700C |
| Stopień ochrony | IP54 |
| Zakres nastawy różnicy ciśn. | 35 ÷ 199Pa |
| Styki przek. alarmowego | NC 1A, 250V |
| Styki przeł. biegu CL-CL | bezpotencjałowe NO |
| Komunikacja | RS-485 Modus RTU |
| Złącza wężyków ciśnienia | 2 na zewn. obudowy |
O regulatorze:
- Współpracuje z wentylatorami z silnikami EC,
- Wbudowany manometr różnicowy,
- Funkcja autokalibracji i zabezp. przed tzw. dryftem zera,
- Funkcja automatycznego strojenia i dostosowywania
do zmniennych warunków zewn. oraz zmian w instalacji, - Funkcja obsługi protokołu komunikacyjnego MODBUS,
- Funkcja nastawy nocnej (wymagany zewnętrzny zegar),
- Funkcja alarmu.
CPR-EC

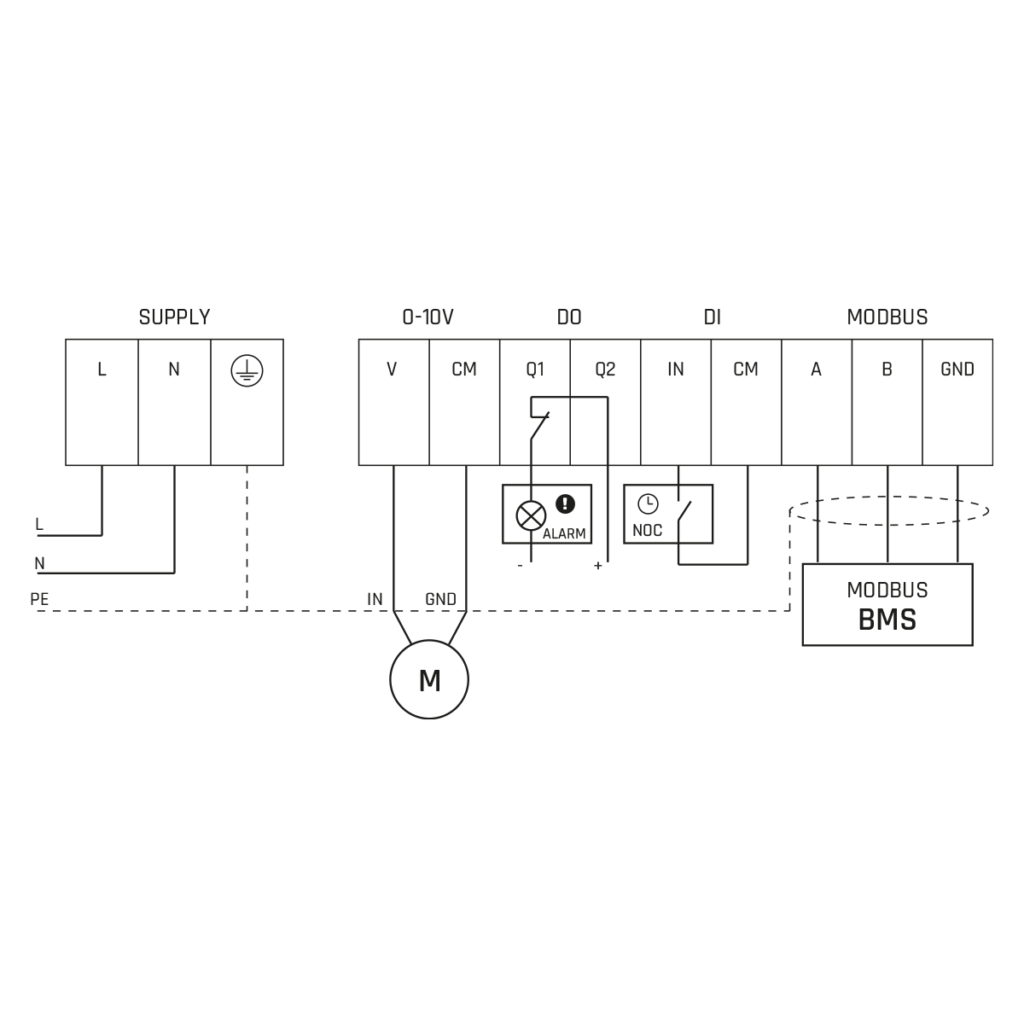

Połączenie elektryczne:

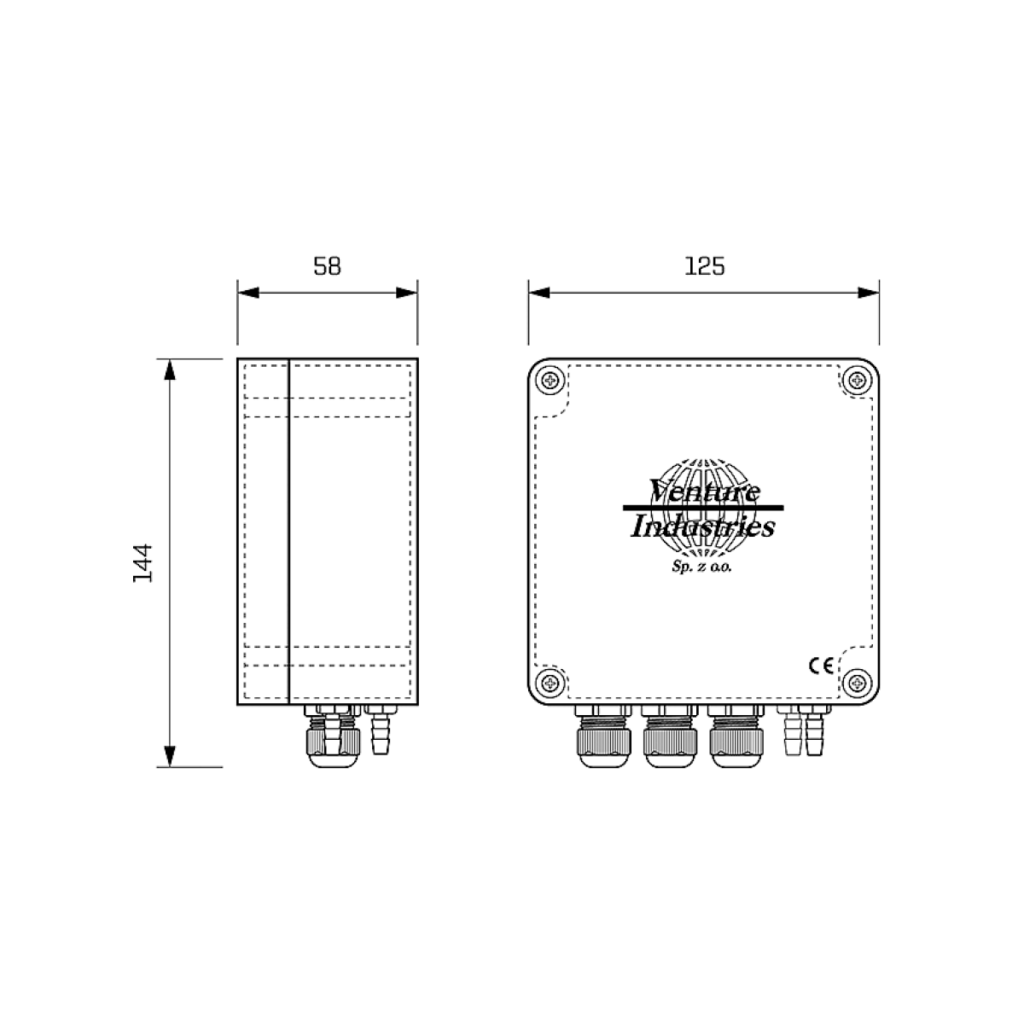

Wymiary [mm]
